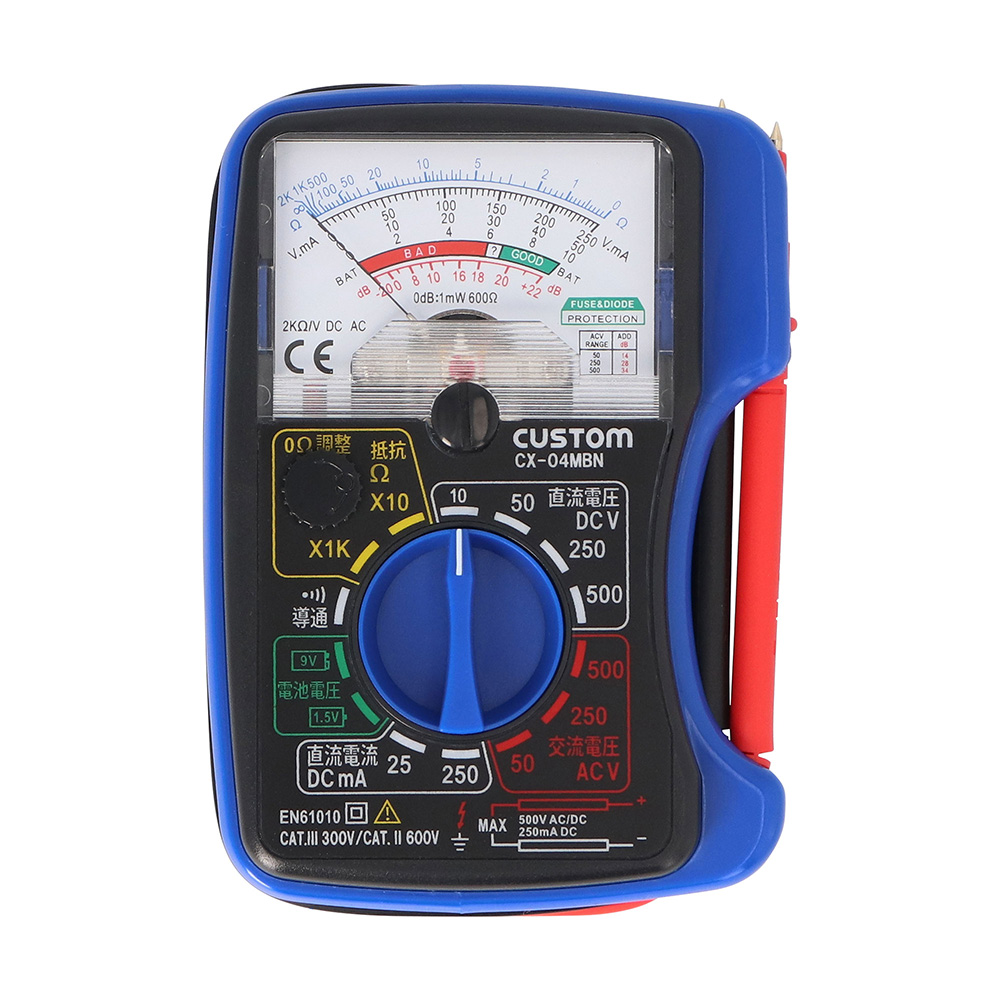

日本CUSTOM｜CX-04MBN 指針式三用電表
CX-04MBN 為 CUSTOM 出品的指針式三用電表（類比電錶），支援 ACV/DCV/DCmA/Ω/dB/電池電壓量測，具備背面磁吸固定（專利）、導通蜂鳴+LED 雙提示、捲線收納金鍍測試棒設計，符合 IEC61010-1 CAT II 500V / CAT III 300V 安全規格，適合配電盤維護、汽機車電氣診斷等現場作業。
指針式電表（又稱類比電錶、三用電錶）透過指針在刻度盤上的偏轉角度直接呈現量測結果，無需等待數位採樣穩定，特別適合判讀電壓、電阻的動態變化趨勢。對電氣維護與現場巡檢人員而言，指針的連續變化比數字跳動更直覺，易於判定接觸不良或訊號波動。
CUSTOM CX-04MBN 是日本計測器品牌 CUSTOM針對工業現場作業優化的指針式三用電錶，主要量測項目涵蓋交流電壓（ACV）、直流電壓（DCV）、直流電流（DCmA）、電阻（Ω）、電池電壓（BAT）及分貝（dB）。其最大特點為機身背面內建強磁鐵，可吸附於配電盤、機台、車輛等金屬面，讓工程師騰出雙手進行測試。
CX-04MBN 的四大現場作業優勢
- 背面磁吸固定（專利第4898359號）：本體背面內建強力磁鐵，可直接吸附於配電盤門板、機台金屬架或車輛車身，雙手均可持測試棒量測，大幅提升單人作業效率與安全性。
- 導通蜂鳴 + LED 雙重提示：導通測試時同步發出蜂鳴聲與 LED 燈亮，即使在高噪音的工廠現場也能透過視覺確認導通狀態，不受環境音干擾。
- 金鍍測試針，降低接觸不良：測試棒尖端採金鍍（金メッキ）處理，相比一般鍍鎳針尖大幅減少氧化問題，維持長期穩定的接觸導電性。
- 捲線收納式測試棒設計：測試棒可直接捲收入機身，不使用時無需另外捆線整理，收納更整潔，也避免測試線隨時間鬆弛打結。
哪些維護場景適合使用指針式電表？
CX-04MBN 的磁吸設計與多功能量測能力，使其特別適合以下場合：
- 配電盤維護：固定於盤門後，雙手持棒量測各迴路電壓與導通狀態
- 汽機車電氣診斷：吸附車身進行充電系統、保險絲回路、電瓶電壓巡查
- 馬達與電動機點檢：量測電源導線導通、線圈電阻值及繞組狀態
- 工廠設備 PM 巡檢：電氣控制箱迴路導通確認與電壓核對
- 建築電氣施工驗收：各開關、插座及配線的導通測試
- 音響與通訊系統：dB 量測功能可用於線路音頻損耗評估
ACV / DCV / Ω / 導通：CX-04MBN 量測能力一覽
CX-04MBN 提供六大量測類別，涵蓋現場電氣維護的核心需求：
- 交流電壓（ACV）：50 / 250 / 500 V，三段量程，輸入阻抗 2 kΩ/V
- 直流電壓（DCV）：10 / 50 / 250 / 500 V，四段量程，輸入阻抗 2 kΩ/V
- 直流電流（DCmA）：25 / 250 mA，兩段量程
- 電阻（Ω）：20 kΩ（×10 倍率）/ 2 MΩ（×1k 倍率），兩段量程
- 電池電壓（BAT）：1.5V / 9V，以 GOOD / ? / BAD 三段燈號判定
- 分貝（dB）：-6 ～ +56 dB（基準 0dB = 1mW，600Ω）
全系列量測精度基準條件：23±5 °C，75%RH 以下，無結露。
CX-04MBN 完整規格表
| 類別 | 量程 | 精度（確度） | 備註 |
|---|---|---|---|
| ACV | 50 / 250 / 500 V | 全刻度 ±5% | 輸入阻抗 2 kΩ/V |
| DCV | 10 / 50 / 250 / 500 V | 全刻度 ±5% | 輸入阻抗 2 kΩ/V |
| DCmA | 25 / 250 mA | 全刻度 ±5% | — |
| Ω（電阻） | 20 kΩ（×10）/ 2 MΩ（×1k） | 刻度長 ±5% | 量測前需執行 0Ω 歸零調整 |
| BAT（電池電壓） | 1.5 V / 9 V | GOOD / ? / BAD 三段判定 | — |
| dB | -6 ～ +56 dB | — | 基準 0dB = 1mW，600Ω |
| 一般規格項目 | 規格數據 |
|---|---|
| 型號 | CX-04MBN |
| 品牌 | CUSTOM（株式会社カスタム） |
| 測量類型 | 指針式三用電錶（類比電錶） |
| 安全規格 | IEC61010-1 / CAT II 500V / CAT III 300V |
| 精度基準環境 | 23±5 °C，75%RH 以下，無結露 |
| 0Ω 校正機制 | 配備「0Ω ADJ」調整旋鈕；量測電阻前請將測試棒短路，旋轉旋鈕使指針精確歸零後再量測 |
| 機械零位調整 | 表盤下方設有機械零位調整螺絲，在不通電狀態下可校正指針至 ∞/0 基準位置 |
| 使用溫濕度 | +5 ～ +40 °C，75%RH 以下（無結露） |
| 保存溫濕度 | +5 ～ +40 °C，75%RH 以下（無結露） |
| 外觀尺寸 | 約 W85 × H120 × D25 mm |
| 重量 | 約 210g（含電池） |
| 電源 | 4 號（AAA）鹼性乾電池 × 1 節（電池另售） |
| 導通提示 | 蜂鳴聲 + LED 雙重提示 |
| 磁吸固定 | 有（背面強力磁鐵，專利第4898359號） |
| 測試棒收納 | 捲線收納式，金鍍測試針頭 |
| 標準附件 | 使用說明書（含保固書）× 1 份 |
標準附件說明
CX-04MBN 出廠隨附標準配件如下：
- 使用說明書（含保固書）：日文原廠說明書 1 份，記載詳細操作流程、各刻度讀值說明及保固條款
- 捲線收納式測試棒：金鍍測試針，紅（+VΩ）/ 黑（COM）各 1 支，內建於機身可直接捲收
電池（4 號 AAA × 1 節）需另行購買，使用前請先裝妥電池並確認電池電量充足再進行量測。
使用 CX-04MBN 前必須確認的安全事項
- CAT 等級限制：本機僅允許在 CAT II 500V 或 CAT III 300V 以下的電路環境使用。嚴禁在超過額定電壓的高壓電路上量測，以防電擊或儀器損壞。
- 禁止在量測中切換量程：當指針仍在搖擺時嚴禁撥動量程旋鈕，切換量程必須在指針停止偏擺後進行，否則可能損壞儀器或造成危險。
- 磁鐵注意事項：本體背面內建強力磁鐵，請務必遠離金融卡、悠遊卡等磁條卡片、傳統機械硬碟（HDD）及植有心律調節器的使用者，以免造成資料損毀或干擾。
- 測試線破損禁用：若測試棒導線的絕緣層出現龜裂、破損或外殼碎裂，應立即停用並更換，切勿繼續使用否則有觸電風險。
- 電阻量測前必須 0Ω 校正：每次切換至電阻（Ω）量程，或量程改變後，均需重新短路測試棒並旋轉「0Ω ADJ」旋鈕完成歸零，以確保量測值準確。
- 長期不使用請取出電池：閒置超過一個月以上，建議取出電池以避免漏液損壞儀器內部電路。
採購常見問題
Q1：CX-04MBN 與數位電表（DMM）相比，各自的優缺點是什麼？
指針式電表（如 CX-04MBN）的優勢在於能清楚呈現量測值的動態變化趨勢，例如接觸不穩或電壓波動時，指針的緩慢偏移遠比數字跳動更直覺。數位電表則在讀值精確度與數值穩定顯示上較具優勢。兩者各有應用場景，部分工程師會同時備有指針式與數位式電表以因應不同需求。
Q2：磁吸功能的磁力強度足夠固定在垂直金屬面嗎？安全性如何？
CX-04MBN 的磁吸固定功能為日本專利設計（第4898359號），適用於配電盤門板等垂直金屬面的固定使用。實際吸附力請依現場金屬材質（如鍍鋅板、不鏽鋼等）與表面狀況評估。請注意機身重量約 210g，吸附時應確認固定穩定後再放手。
Q3：CX-04MBN 的導通測試功能，最低可偵測到多少電阻值？
CX-04MBN 的電阻量程最低檔為 20 kΩ（×10 倍率），導通蜂鳴與 LED 提示功能在低電阻（接近 0 Ω）時觸發，適合用於確認線路是否導通。若需精確量測低電阻值（如毫歐等級），建議選用具備低電阻量測功能的專用數位電錶。
