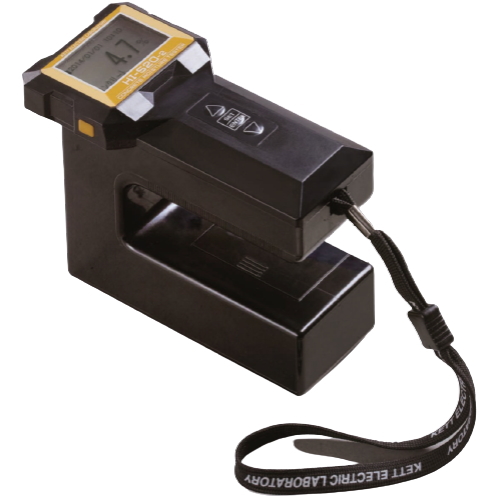

Kett HI-520-2 混凝土水分計｜高周波容量式非破壞水分測定

HI-520-2混凝土水分計是日本 Kett 科學研究所（Kett Electric Laboratory）專為建材現場開發的攜帶型量測儀器，採用高周波容量式測定原理，只需將感測器貼合測定物表面，即可快速顯示水分值，完全不需要鑽孔、鑿破或取樣，是施工品管與建材驗收最理想的選擇。HI-520-2 是目前台灣市場上主流的高周波容量式混凝土水分計，廣泛用於 RC 結構樓板品管、ALC 建材進料驗收及室內裝修底材確認，可快速取得各類建材含水率數值，無需取樣或烘乾等待。

相較於前代機種 HI-520，新型號搭載更大畫面與背光設計，並提供多種建材預設模式與自訂量測曲線，廣泛應用於施工現場與建材品質管理中。

HI-520-2混凝土水分計產品特色

• 大型背光 LCD 螢幕：相較 HI-520，螢幕尺寸顯著放大，並新增背光功能。即使在昏暗工地環境、地下室或無窗空間中，依然能清晰讀取數值，無需額外照明設備。
• Hold 鎖定讀值：啟用 Hold 功能後數值立即凍結，方便操作者單手讀取數值並記錄，減少因記憶或謄寫錯誤造成的品管失誤。
• 高精度 ±0.5%（混凝土）：此精度水準符合日本建築工事品質管理要求，可作為施工驗收記錄的正式佐證數據。
• 輕量單手操作：整機重量僅約 390g，外形尺寸 72(W) × 146(D) × 118(H) mm，所有操作（開機、貼合量測、讀值鎖定）均可單手完成，適合長時間現場巡檢。
• 8 組自訂水分曲線：針對非內建的特殊建材，可依烘乾法結果建立最多 8 組（01–08）用戶自訂目盛，確保量測數值符合企業內部標準。
• 高周波容量測定原理：採用高周波容量式技術（20MHz），無需破壞材料即可非接觸式量測，支援D模式（深層）與S模式（淺層）雙重顯示模式。
  ▲D模式：顯示與水分量成正比的高周波容量值（0～1999）。
  ▲S模式：針對表面較淺水分，顯示值範圍為0～1100。
• 自訂使用者功能：即使是未內建的材料，也可自行建立水分曲線進行管理，最多可儲存8組。若搭配選購軟體 HDL-01，還能將測量數據輸出至電腦做後續分析與保存。

非破壞性量測原理：高周波容量式為什麼不需要鑽孔？

HI-520-2 的核心技術為「高周波容量式（High Frequency Capacitance Method）」，工作頻率為 20MHz。其基本原理是：水的介電常數（約 80）遠高於乾燥建材（約 2–8），因此儀器發出高頻電場後，透過偵測材料的電容變化量，即可換算出含水率。整個過程完全在材料表層以下的電場穿透範圍內完成，無需在材料上造成任何物理破壞。

與傳統方法相比，非破壞式量測的優勢如下：

對施工現場的品管人員而言，這意味著可以在同一樓板上快速量測數十個點位，即時掌握全面的水分分佈狀況，而不必耗費時間等待取樣結果，也不會破壞已完成的結構面。

適用場景與目標產業

HI-520-2 廣受以下場景的工程技術人員採用：

• 施工現場即時品管（RC 結構）：混凝土澆置後，監控各樓板含水率是否已下降至塗裝、貼磁磚或鋪設地面材料的最低要求（通常 ≤6%）。可在幾分鐘內完成整層樓板的多點掃描，大幅加速工程排程決策。
• 建材進料驗收：針對進廠的 ALC（輕質氣泡混凝土）板、石膏板、矽酸鈣板等，快速抽樣確認含水率是否在規格範圍內，防止超規格建材流入施工作業。
• 室內裝修前底材確認：塗裝、壁紙或地板施工前，確認水泥底材（モルタル）是否已乾燥至規定含水率，避免日後起泡、剝落或發霉。
• 建築竣工驗屋與缺失診斷：針對疑似滲水或潮濕的牆面、地板進行非破壞性掃查，不會在已完成的裝修面上留下任何痕跡，適合作為業主驗屋報告的輔助工具。
• 預拌混凝土廠原料管控：量測骨材（砂石）、砂的含水率，作為配比調整的參考依據，確保成品混凝土的水灰比穩定。
• 修繕工程評估：建築外牆、地下室或浴室止水工程施作前後，比對含水率變化，量化修繕效果。

操作流程（含歸零校正步驟）

步驟一：開機與歸零校正

此步驟為每次開機量測前的必要程序，確保數值準確。

1. 按下電源鍵開機。
2. 將儀器感測面朝上舉起，遠離任何物體與金屬（手指不可靠近感測面）。
3. 按下 [SET] 鍵，螢幕應顯示 [0.0%] 表示歸零完成。
4. 建議：每次開機執行一次，或環境溫度明顯變化時（如從冷氣室進入高溫現場）重新執行。

注意：若歸零時感測面靠近金屬或其他物體，將導致後續所有量測值偏低或偏高，請務必在開放空間中執行。

步驟二：選擇量測模式

• D 模式（深層・標準模式）：適用對象厚度 ≥40mm（如結構混凝土樓板、外牆）。顯示與含水量成正比的高周波容量值（0–1999 範圍）。
• S 模式（淺層模式）：適用對象厚度 ≤40mm（如薄層抹灰、モルタル打底層）。更準確反映表淺層的水分狀態，顯示值範圍 0–1100。
• 用戶自訂目盛（01–08）：若材料不在出廠預設清單內，切換至對應的自訂水分曲線進行量測。

步驟三：量測

1. 將儀器感測面平整、緊貼於材料表面（感測面需與材料完全接觸，避免留有空隙）。
2. 螢幕即時顯示含水率數值。
3. 若需鎖定讀值以便記錄，按下 Hold 鍵，數值將凍結直到再次按下為止。
4. 若需多點記錄，可搭配 HDL-01 數位傳輸軟體將數據匯出至電腦，進行報表製作與趨勢分析。

重要操作警告：量測點附近若存在鋼筋、金屬框架或金屬嵌件，會使電場分佈異常，導致數值偏高。建議在鋼筋網格正上方以外的位置量測，或切換 S 模式減少穿透深度，降低鋼筋干擾影響。

HI-520-2混凝土水分計規格

HI-520-2混凝土水分計常見問題

Q：HI-520-2 與舊款 HI-520 有什麼差異？

A：新增大型背光 LCD，螢幕面積顯著增加；自訂水分曲線由舊款的少數組擴充至最多8組；操作介面相同，舊款使用者可快速上手。

Q：HI-520-2 可以量測哪些建材？

A：混凝土（0–12%）、砂漿（0–15%）、ALC（0–100%）、石膏板（0–50%）、矽酸鈣板（0–15%）、人工輕量骨材混凝土（0–23%）。
