日本PROTEC｜STG-80系列網版張力計
PROTEC 網版張力計 STG-80NE／STG-80D 為日本製高精度張力測量儀，適用絲網印刷、電子、PCB、TFT 與太陽能產線，量測穩定可靠，目前有現貨，歡迎洽詢
專為網版印刷設計的張力量測儀器

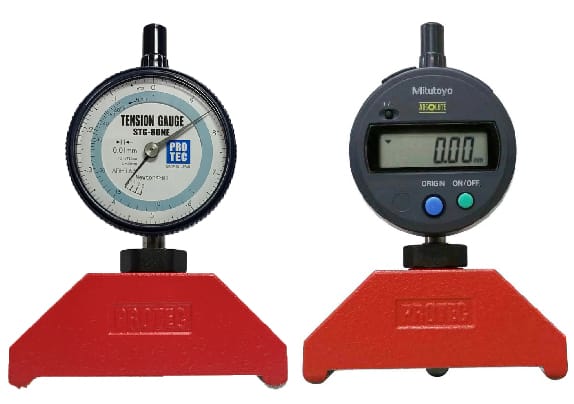

STG-80 系列網版張力計由日本 PROTEC Engineering 製造，專用於量測絲網印刷用網布（Screen Mesh）的張力狀態。此系列提供兩種型號：STG-80NE（指針型）與 STG-80D（數位型），適合電子零件製造、印染與精密網版印刷等需要嚴格控管網版張力的製程環境。
網版張力計的量測原理，是利用儀器本身的固定重量使網布產生微小下沉位移，再根據下沉的深度讀取量測值。STG-80 系列的支撐點間隔固定為 78 mm，測量力為 240 gf，可確保每次量測條件一致，有效排除人為操作差異的影響。
型號比較表：STG-80NE vs. STG-80D
如何選擇？
- 需要在多個生產線間快速巡檢
- 希望零電池維護成本
- 重視儀器的耐用性與可靠性
選擇 STG-80D (數位型) 如果您：
- 需要符合 ISO 9001 或 IATF 16949 的數據追溯要求
- 希望消除讀數的人為誤差
- 需要將張力數據匯入 Excel 進行 SPC 分析
主要規格與量測範圍
| 規格項目 | STG-80NE（指針型） | STG-80D（數位型） |
|---|---|---|
| 量測範圍 | 0 – 3 mm | 0 – 3 mm |
| 最小刻度 | 0.01 mm（雙刻度） | 0.01 mm |
| 測定方向性 | 有 | 有 |
| 支撐點間隔 | 78 mm | 78 mm |
| 測量力 | 240 gf | 240 gf |
| 測頭形狀 | 半圓形 | 半圓形 |
完整規格表
| 規格屬性 | STG-80NE (針錶型) | STG-80D (數位型) |
|---|---|---|
| 用途 | 電子零件、印染用網版 | 電子零件、印染用網版 |
| 測定值顯示 | 指針 | 數位顯示 |
| 輸出 | 無 | 可連接電腦輸出 |
| 最小刻度 | 0.01mm 雙刻度 | 0.01mm |
| 測定範圍 | 0~3mm (7~70N.cm) | 0~3mm |
| 測定方向性 | 有 | 有 |
| 支撐點間隔 | 78mm | 78mm |
| 測量力 | 240gf | 240gf |
| 測頭形狀 | 半圓形 | 半圓形 |
| 電源 | 不需電源 | 氧化銀電池 1個 |
| 重量 | 442g | 450g |
| 尺寸 | 32 x 27 x 11cm (梱包尺寸) | 32 x 27 x 11cm (梱包尺寸) |
| 選購配件 | 無 | 專用印表機 電腦傳輸線 |
使用注意事項與操作規範
量測操作規範
- 量測時，請將張力計自然輕放於網布上，利用儀器本身重量進行量測。嚴禁以手向下按壓儀器，否則將導致讀值偏高，產生量測誤差。
- 量測前，需確認儀器完成歸零（指針型確認基準零點；數位型按 ZERO 鍵並確認顯示值為 0）。
- 請勿讓儀器傾斜放置，應確保底座平整接觸網布表面。
- 建議每片網版至少量測中央與四周共多個位置，並分別確認縱向與橫向張力。
量測環境要求
- 請於穩定、無震動的平台上進行量測；禁止在平台震動、網版未固定的狀態下量測。
- 禁止在網版邊框邊緣、破損處、明顯皺摺處或污染位置進行量測。
- 量測前，需確認網布表面無灰塵、油污或異物；測定子與底座同樣需保持清潔。
數位型（STG-80D）電池管理
- 長期不使用時，建議取出電池保存，避免漏液損壞儀器。
- 若顯示變暗、閃爍或無法開機，請更換電池。安裝電池時請確認正負極方向，不可裝反。
- 更換電池後，需重新開機確認顯示正常，並執行歸零後再進行量測。
保管與維護
- STG-80 系列為精密量測儀器，請避免摔落、撞擊或重壓，使用後建議放回專用收納盒。
- 請避免存放於高溫、高濕、多塵或陽光直射的環境。
- 清潔測定部時以乾布輕拭，不建議使用強溶劑。
採購常見問題
Q1：STG-80NE 與 STG-80D 的主要差異是什麼？該如何選擇？
STG-80NE 為指針型，無需電源，適合現場快速目視判讀與簡易品質巡檢；STG-80D 為數位型，配備電源鍵、ZERO 歸零鍵與 HOLD 讀值保持功能，並支援連接電腦輸出量測數據。如製程需要留存量測紀錄、進行稽核管理或降低人工讀值誤差，STG-80D 較為適合；如僅需現場快速確認張力狀態，STG-80NE 操作更為簡便。
Q2：STG-80 系列是否與舊型號 STG-80A、STG-80B 相容？
是的。依據官網說明，STG-80NE 與 STG-80D 與舊型號 STG-80A、STG-80B 具備相容性，適合已使用舊型號的現場進行機型升級或新舊混用。如對相容性有特定需求，建議採購前向業務窗口確認。
Q3：STG-80 是否需要定期送校正？
說明書建議：若儀器曾摔落、受到撞擊、讀值異常或長期未使用，應先進行校正確認再繼續使用。若用於 ISO 品質管理、客戶稽核或正式量測記錄，建議依企業內部規範訂定定期校正頻率。
測定換算表
TECHNICAL_SPECIFICATIONS
| 產品規格 | 網版張力計STG-80NE與STG-80D測定範圍 ・錶針型網版張力計STG-80NE 雙刻度 輸出：無輸出 電源：不需電源 重量：442g ・數位網版張力計STG-80D 輸出：可連接電腦輸出 電源：氧化銀電池 1個 重量：450g |
