RION VA-14 振動分析計具備 FFT 頻譜分析功能，可同步顯示加速度、速度、位移及波高率，量測頻率最高達 20 kHz。標配 LAN 端子支援遠端控制，選配 VX-14D 可依 ISO 20816 / ISO 10816-1 進行設備故障診斷與絕對值判定。適用旋轉機械巡檢、馬達振動量測、設備保全等工業現場場合。
產品詳細描述與特徵
整合 FFT 頻譜分析與三軸振動量測的手持式現場診斷儀器

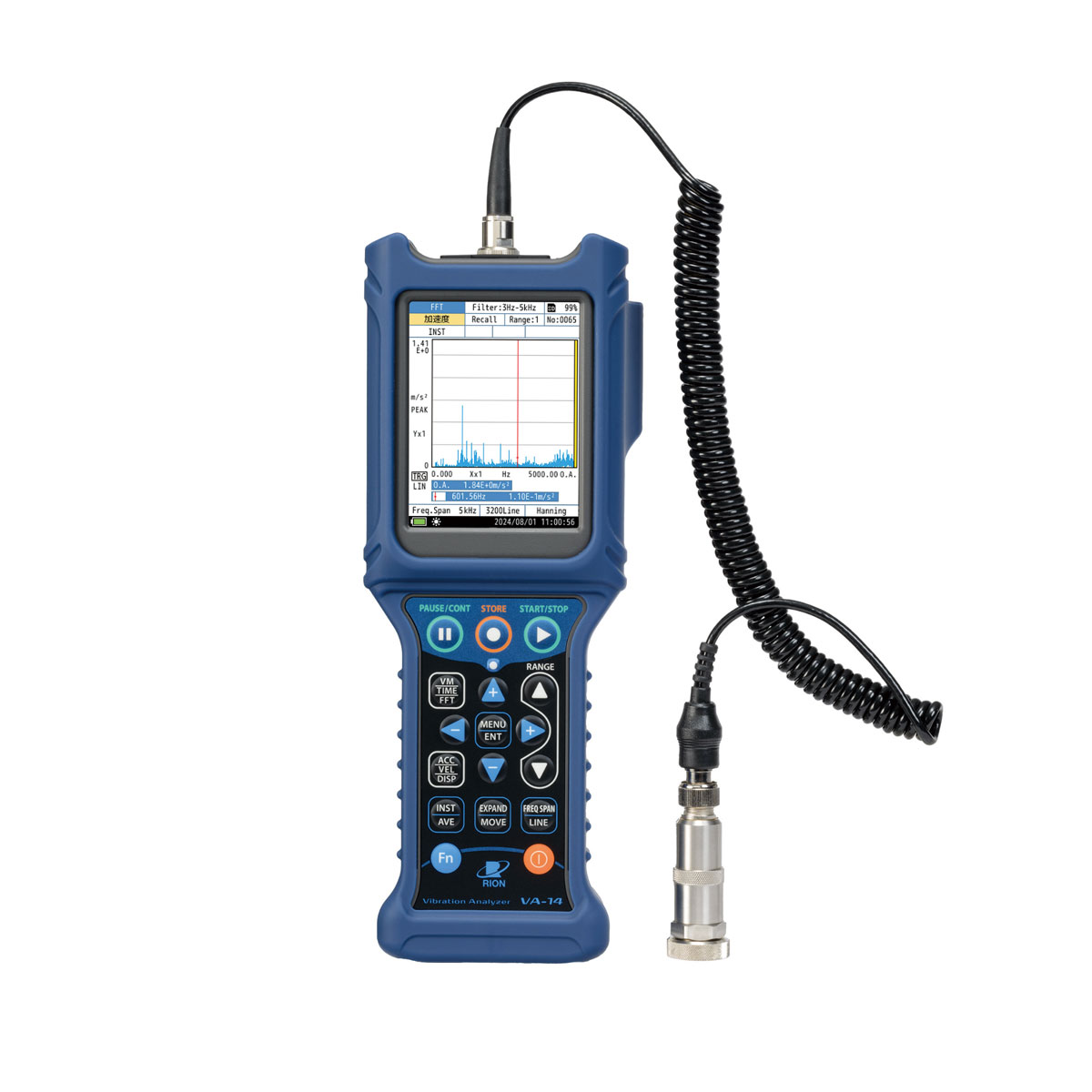

RION VA-14 是由日本 RION 株式會社推出的手持式振動分析計，標準配備 FFT 頻譜分析功能，可在同一畫面同步顯示加速度（ACC）、速度（VEL）與位移（DISP）三項振動量值及波高率（波峰因數），適合設備簡易診斷至精密分析的全段量測需求。
VA-14 新增 LAN 端子，可透過網路對主機進行遠端指令控制與資料傳輸，結合選配程式 VX-14S 可進一步實現聲音 FFT 分析、Autostore 長時間記錄與生產線良否判定系統建構。另可安裝故障診斷程式 VX-14D，針對旋轉機械進行結構系（不平衡、對位不良）與磨耗系（軸承異常、齒輪異常）的量化診斷，並可依 ISO 10816-1 或 ISO 20816 系列標準設定絕對值判定閾值，以 A/B/C/D 四段色彩顯示設備健全性。
本機符合 CE 認證（EMC 指令、低電壓指令）、RoHS2、WEEE 指令，並通過韓國 KC 認證，速度通道電氣特性符合 ISO 2954:2012 振動嚴重度規範（10 Hz HPF ～ 1 kHz LPF）。
VA-14 的核心優勢：從現場巡檢到設備精密診斷
- 三量值同步顯示：加速度、速度、位移及波高率可於單一畫面同時呈現，無需切換，提升現場作業效率。
- FFT 即時分析最高 20 kHz：最多 3,200 分析線，可進行頻譜顯示、時間波形顯示，支援矩形、漢寧、平頂窗函數及線性平均、最大值同步保存。
- 峰值精確算出（Peak 算出功能）：可算出振動波形的真實峰值，而非等效峰值（RMS × √2），適合衝擊型振動或特殊波形的精確評估。
- 新增 LAN 端子：透過 LAN 或 USB 與電腦連線，可遠端取得畫面顯示值、瞬時值及演算值，並支援 FTP 功能直接存取 SD 卡資料。
- 可程式化功能鍵（Fn Key）：可自訂常用功能至快速鍵，一鍵執行操作，減少現場誤觸。
- 操作鎖定（Key Lock / Operation Lock）：提供按鍵鎖定與設定變更限制兩層保護，防止量測現場誤操作，設定鎖定可設置密碼。
- 現場校正支援（VE-10 校正加振器）：可使用校正加振器 VE-10 對靈敏度進行加振訊號校正（校正頻率 159.2 Hz，加振準位 10 m/s²），確保量測結果準確。
- Peak 偵測 TOP10 / PEAK10：FFT 分析模式中可快速顯示頻譜前 10 大或峰值前 10 大資料，加速診斷。
- ISO 20816 / ISO 10816 絕對值判定（需 VX-14D）：依設備機械類別（Class 1～4）自動設定判定閾值，並以 A/B/C/D 四段顏色直觀呈現設備狀態。
- 三語言介面：支援英文、中文、日文操作介面切換。
廣泛適用於製造現場與旋轉機械設備診斷
VA-14 設計面向工廠設備保全、機械設計開發與生產技術等場合，主要適用對象包含：
- 馬達、風扇、泵浦等旋轉機械的常規振動量測
- 軸承、齒輪異常的早期故障偵測（搭配 VX-14D 故障診斷程式）
- 生產線良否判定系統（搭配 VX-14S + LAN 通訊）
- 設備安裝完成後的受入驗收檢測
- 馬達振動量測位置的週期性巡點記錄
- 加工中心、壓縮機等稼動中振動變化的長時間監測
- 固有振動數（共振頻率）量測與阻尼比分析
- 衝擊振動波形記錄與後續重新分析
- 音響設備（喇叭、耳機）歪率（THD）評估（搭配 VX-14S 麥克風接續功能）
- ISO 20816 系列振動評估標準符合性確認
主要規格與量測範圍
以下為使用標準配件壓電式加速度感測器 PV-57I（HPF 3 Hz、LPF 5 kHz 設定下）。
| 項目 | 內容 |
|---|---|
| 量測通道數 | 1 通道 |
| 感測器接頭 | BNC 接頭（CCLD：20 V / 2 mA） |
| 靈敏度設定範圍 | 0.100 mV/(m/s²) ～ 99.9 mV/(m/s²) |
| PV-57I 典型靈敏度 | 510 ± 0.01 mV/(m/s²)（依附屬校正表） |
| 量測範圍（使用 PV-57I，HPF 3 Hz / LPF 5 kHz） | |
| 加速度（ACC） | 0.02 m/s² ～ 141.4 m/s²（rms） |
| 瞬間最大加速度 | 700 m/s² |
| 速度（VEL） | 0.2 mm/s ～ 141.4 mm/s（rms，159.15 Hz 輸入時） |
| 位移（DISP） | 0.02 mm ～ 40.0 mm（EQ P-P，15.915 Hz 輸入時） |
| 線性動作範圍（靈敏度 5.10 mV/(m/s²) 電氣訊號輸入時） | |
| 加速度（ACC） | 0.02 ～ 1000 m/s²（rms）± 2%（80 Hz 輸入） |
| 速度（VEL） | 0.1 ～ 1000 mm/s（rms）± 3%（159.15 Hz 輸入） |
| 位移（DISP） | 0.0283 ～ 283 mm（EQ P-P）± 5%（15.195 Hz 輸入） |
| 量測頻率範圍 | |
| 加速度（ACC） | 1 Hz ～ 20 kHz |
| 速度（VEL） | 3 Hz ～ 3 kHz |
| 位移（DISP） | 3 Hz ～ 500 Hz |
| 加速度包絡線 | 1 kHz ～ 20 kHz |
| 殘留雜訊（HPF 3 Hz / LPF 20 kHz / 最低量程，電氣特性主機端） | |
| 加速度 | 0.01 m/s²（rms）以下 |
| 速度 | 0.1 mm/s（rms）以下 |
| 位移 | 0.01 mm（EQ P-P）以下 |
| FFT 分析模式 | |
| 即時分析頻率上限 | 最大 20 kHz |
| 分析線數 | 200 / 400 / 800 / 1,600 / 3,200 線 |
| 頻率展距 | 100 Hz / 200 Hz / 500 Hz / 1 kHz / 2 kHz / 5 kHz / 10 kHz / 20 kHz |
| 視窗函數 | 矩形、漢寧（Hanning）、平頂（Flat-top） |
| 平均次數（最大） | 2,048 次 |
| 取樣頻率 | 51.2 kHz |
| FFT 動態範圍（加速度，80 Hz 電氣輸入） | 94 dB |
| FFT 動態範圍（速度，159.15 Hz 電氣輸入） | 80 dB |
| FFT 動態範圍（位移，80 Hz 電氣輸入） | 80 dB |
| 濾波器特性 | |
| 高通濾波器（HPF） | 1 Hz（僅加速度）/ 3 Hz / 10 Hz / 1 kHz（-10% 點），截止斜率 -18 dB/oct |
| 低通濾波器（LPF） | 1 kHz / 5 kHz / 20 kHz（-10% 點），截止斜率 -18 dB/oct |
| 振動嚴重度（Vibration Severity） | 速度 HPF 10 Hz ～ LPF 1 kHz，符合 ISO 2954:2012 |
| 波形記錄功能 | |
| FFT 模式波形記錄 | 每次最多 1 MB（取樣頻率 51.2 kHz 時約 10 秒） |
| 長時間波形記錄（需 VX-14S） | 最大 200 小時（Autostore 測定區間全程記錄，取樣頻率 12.8 kHz、SD 卡 32 GB 時） |
機體規格、校正機制與操作環境限制
| 項目 | 內容 |
|---|---|
| 機體尺寸與重量 | |
| 尺寸（不含保護套） | 約 238.9 mm（H）× 80 mm（W）× 44.5 mm（D） |
| 尺寸（含保護套） | 約 240.7 mm（H）× 91.9 mm（W）× 47.9 mm（D） |
| 重量 | 約 665 g（含保護套、電池、PV-57I） |
| 顯示器 | |
| 顯示器規格 | 3.5 吋 TFT-LCD，QVGA（320 × 240） |
| 操作方式 | FFT / TIME 模式游標位置由觸控面板操作 |
| 背光 | 關閉 / 二段亮度調整 |
| 電源 | |
| 電池 | AA 乾電池 × 6（鹼性電池約 12 小時 / Ni-MH 充電電池約 12 小時） |
| 外部電源（DC 插孔） | DC 5.7 V ～ 15 V（建議額定 12 V） |
| 外部電源（USB） | USB Type-C，5 V（需額定電流 2.0 A 以上） |
| 消耗電流 | 約 130 mA（9 V 供電時） |
| 消耗電力 | 約 1.5 W（使用 AC 轉接器 NE-21P 時） |
| 通訊介面 | |
| USB | Type-C，指令控制 / 可將 SD 卡識別為可移除磁碟進行資料傳輸 |
| LAN（需 VX-14S） | IP 位址通訊，指令控制 / SD 卡資料存取（FTP 功能） |
| 外部觸發輸入 | TTL 準位，超迷你插孔 2.5 mm |
| 資料儲存 | |
| 手動存儲 | 最多 1,000 筆 |
| Autostore（需 VX-14S） | 最多 1,000 筆 |
| 設定檔 | 最多 10 組（可存至內部記憶體或 SD 卡） |
| SD 卡 | 512 MB（標準附屬）/ 可選配 2 GB、32 GB |
| 校正機制 | |
| 靈敏度輸入方式 | 手動輸入附屬感測器校正表上的靈敏度值 |
| 加振器校正（選配） | 使用 VE-10 校正加振器進行現場感度調整；校正頻率 159.2 Hz，加振準位 10 m/s²（PV-57I 重量約 45 g，VE-10 可校正上限 70 g） |
| 使用環境 | |
| 主機操作溫濕度 | -10°C ～ +50°C，10% ～ 90% RH（不結露） |
| PV-57I 感測器操作條件 | -10°C ～ +70°C，90% RH 以下 |
| 符合規範 | |
| CE 認證 | EMC 指令 2014/30/EU（EN 61326-1:2021）/ 低電壓指令 2014/35/EU（EN 61010-1:2010/A1:2019） |
| 環保規範 | RoHS2 指令 2011/65/EU / WEEE 指令 2012/19/EU / 中國 RoHS |
| 韓國 KC 認證 | KC Mark（可於韓國無線研究院官網驗證） |
| 振動嚴重度規範 | ISO 2954:2012 |
| 標準附屬配件 | |
| 感測器 | 壓電式加速度感測器 PV-57I × 1（含校正表） |
| 其他附屬品 | 螺旋彎曲電纜 × 1 / 磁性座 VP-53S × 1 / 肩背帶 × 1 / AA 鹼性電池 × 6 / 快速入門指南（英文・中文）/ 512 MB SD 卡 × 1 |
