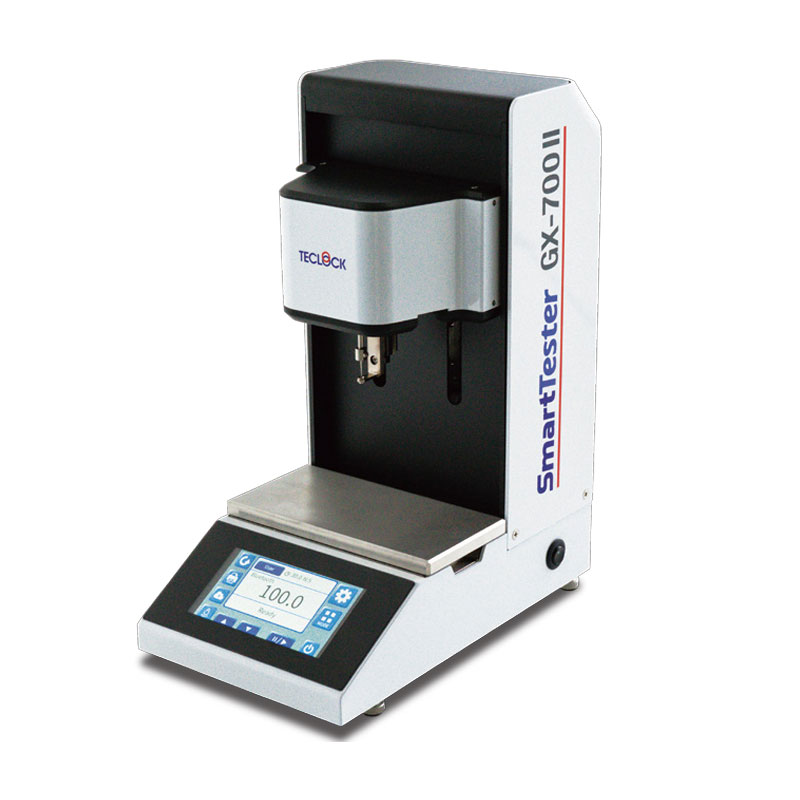

日本TECLOCK｜SmartTester GX-700 II IRHD 硬度計全自動橡膠硬度計

GX-700 II 是什麼？與手持式硬度計的根本差異

TECLOCK SmartTester GX-700 II 是全自動 IRHD M法（Micro 法）橡膠硬度計，適用於薄物橡膠、O 型環與小型橡膠零件的精密硬度量測。相較於手持式 Shore A/D 硬度計，GX-700 II 採用語音線圈馬達（VCM）全自動加載，量測過程無需人工施力，可完全排除因操作者不同而造成的測定值個體差異。

IRHD M法依據 ISO 48 / JIS K 6253 規範設計，量測原理為以精確球形探針在規定荷重下壓入試料表面，透過變形量換算出 IRHD 硬度值。GX-700 II 為日本國內唯一自製的 IRHD 全自動硬度計，符合 ISO / JIS 雙重規範，並可選配選購探針，取得 Durometer（Shore A、E、E2、FO、OO）的近似值。

四大核心功能與產品優勢

• 全自動量測，消除個人誤差：VCM 音圈馬達精確控制施力與降下速度，不論操作者為誰，皆可獲得高再現性的量測值，解決人工測定值不穩定的品管問題。
• Durometer 近似值擴充功能：搭配選購探針，可量測 Type A、E、E2、FO、OO 等多種 Durometer 近似值，一台設備涵蓋多種硬度規格需求（8分之1比例近似值）。
• 大型彩色 LCD 觸控面板：採用大型觸控式 LCD 顯示器，量測結果清晰易讀，一鍵即可啟動量測，介面直覺友善。
• PC 資料輸出與緩和曲線分析：隨機附贈 PC 應用程式（Windows 10 以上），可自動繪製緩和曲線、計算平均值及中位數等統計數據，支援 Excel 格式輸出，實現量測資料的數位化管理與無紙化。

適用試料與量測場景

GX-700 II 特別設計用於以下傳統手持式硬度計難以量測的場景：

• 薄物橡膠片：成型後的薄橡膠板、薄膜等，JIS K 6253 規定的試料厚度不足時仍可量測
• O 型環：搭配另售的 O 型環量測專用治具，可量測線徑 0.5–10.0 mm 的 O 型環（治具另購）
• 小型橡膠零件：汽車密封件、OA 機器部品、電子電路用橡膠零件等成型後之小型部品
• 品管數據溯源需求：需要核發具溯源性校正證明書的檢驗作業
• 研發與材料分析：需要緩和曲線（Relaxation Curve）數據以分析材料潛變特性的研發場景

主要量測能力（GX-700 II）

• 量測方法：IRHD M法（ISO 48 / JIS K 6253 準拠）
• 量測範圍（IRHD M法）：30–100 IRHD
• 量測精度（IRHD M法）：±0.1 IRHD
• 最小顯示單位：0.1
• Durometer 近似值範圍：0–100（適用 Type A / E / E2 / FO / OO，選購探針）
• 量測部升降行程：100 mm

技術規格表

使用注意事項

• 防震環境要求：GX-700 II 採用精密 VCM 加載機構，量測現場需避免振動來源（如衝床、鍛造機等附近）；地板振動將直接影響 IRHD 量測值的穩定性與再現性，建議安裝於獨立工作台上。
• 探針側向力禁止：量測探針（Plunger）嚴禁施加側向力或扭轉力，探針設計僅承受垂直方向的規定荷重。若探針受側向撞擊，需更換備用探針（ZS-121）後再繼續量測。
• 零點調整與標準試片驗證：正式量測前，建議執行零點調整，並使用橡膠標準試片對系統進行驗證，確保量測值處於正常範圍後再進行品管量測。
• 試料尺寸限制：試料尺寸不可超過 W=180 mm / D=90 mm / H=90 mm。超過尺寸限制的試料需截取適當區域後再行量測。
• 操作溫度建議（校正圖解）：建議在標準試驗條件（23±2°C、相對濕度 50±5%）下操作，以取得符合 ISO 48 / JIS K 6253 規範的量測值。量測溫度須記錄，以確保數據可比較性。
• 電源需求：本機使用 AC100–240 V 全電壓設計，需透過隨附之 DC 24V 專用變壓器供電，請勿直接連接 DC24V 以外的電源。

採購常見問題 FAQ

Q1：GX-700 II 與手持式 Shore A 硬度計（TECLOCK GS-719 系列）的選用時機為何？

兩者量測原理不同、應用場景互補。手持式 TECLOCK GS-719 系列 Shore A 硬度計適合現場快速品管、大面積橡膠板或成品端的例行硬度確認，操作靈活便攜。GX-700 II 則定位於需消除個人誤差的 IRHD 精密量測，特別適合薄物橡膠、O 型環、小型密封件等手持式硬度計難以穩定量測的試料，以及需要提供具溯源性量測數據的品保或出貨檢驗作業。

Q2：GX-700 II 的 Durometer 近似值功能，與直接使用 Shore A 硬度計量測的數值有何差異？

GX-700 II 的 Durometer 近似值為「8分之1比例縮放」的換算近似值，並非與 Shore A/D 硬度計相同條件下取得的直接量測值。規格表中的精度（Type A/E ±1 等）為近似換算後的允差，與直接使用 Durometer 量測的 ±1 分度定義方法不同。若您的品管文件要求的是 Shore A 標準量測值，建議直接使用符合 JIS K 6253-1 的手持式硬度計；若需要對薄物或小型試料取得量測，GX-700 II 的近似值功能可作為輔助參考。

Q3：GX-700 II 的 PC 軟體支援哪種作業系統？資料可以匯出 Excel 嗎？

隨機附贈的 PC 應用程式支援 Windows 10 以上版本，透過 USB 連接本體後即可即時傳輸量測數據至電腦。軟體可自動繪製緩和曲線（Relaxation Curve），並進行平均值、中位數等統計運算，量測結果支援 Excel 格式下載，可直接導入品管資料庫，實現量測記錄的無紙化與數位化管理。
